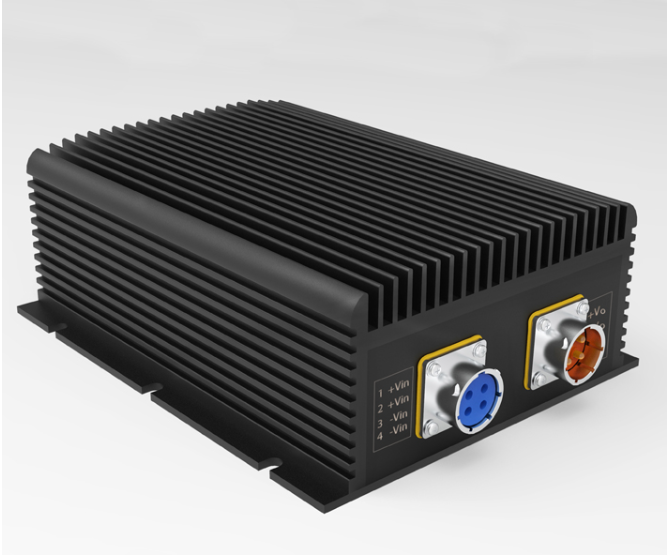

PDE-B3 系列 400-500W模塊電源

作者:(www.m.raypartyrental.com) 發布于:2019-05-14 17:03:24 點擊量:

PDE-B3 系列 400-500W



特性



l  高低電壓輸入可選

l  高低電壓輸出可選

l  效率高,散熱好

l  外形美觀,性能穩定

l  航插輸入,輸出



條件: 除特殊指定外,所有參數測試條件為:室溫25℃,標稱輸入電壓,純阻性標稱負載。



輸入特性



 電壓范圍

24 VDC (額定值): 18~ 36 VDC

48 VDC (額定值): 36~ 72 VDC

110 VDC (額定值): 66~ 154 VDC



輸出特性



l  電壓精度 ……………… ±2%

l  電壓調整率 (主路) ……….........……… ±0.5%

l  負載調整率 (主路) ………........…..........±0.5%

l  電流限制點 ........................ ................... 120% Typ

l  輸出電流 …………………………………5-80A 任選

l  輸出電壓 …………………………………5-110V 可選

l  功率 ……………………………………………400-500W



一般特性



l  工作頻率 …………………… 100-200 KHz

l  絕緣電阻 ……………………  200 MΩ

l   絕緣強度

u  輸入-輸出: >1500vdc

u  輸入-外殼: >1050vdc

u  輸出-外殼: >500vdc

l   環境特性

u  工作殼溫 ………工業品: -25-85

                軍 I: -40-85


u  存儲溫度 ……………………工業品: -45~ +105

                         軍 溫: -55-85



 保護特性

輸入欠壓保護        輸出過流保護

輸出過壓保護         輸出短路保護

過溫保護



典型型號參見下表:

輸入電壓

輸入電壓范圍

輸出電壓(V)

輸出電流(A)

紋波

效率 (Typ)

型號

單路

24

18-36

24

20.8

200

88%

PDE500-24S24-B3

48

36-72

24

20.8

200

89%

PDE500-48S24-B3

110

66-154

24

20.8

200

90%

PDE500-110S24-B3

600

400-800

12

41.6

120

88%

PDE500-600S12-B3

600

400-800

24

20.8

240

89%

PDE500-600S24-B3

600

400-800

110

4.5

400

89%

PDE500-600S110-B3



說明1:輸出紋波噪聲(峰值-峰值)采用的是75-76頁附錄四模塊電源測試說明

說明2:僅列出典型型號,其它型號,請確定功率、輸入電壓及輸出電壓,致電我公司 025-52235946

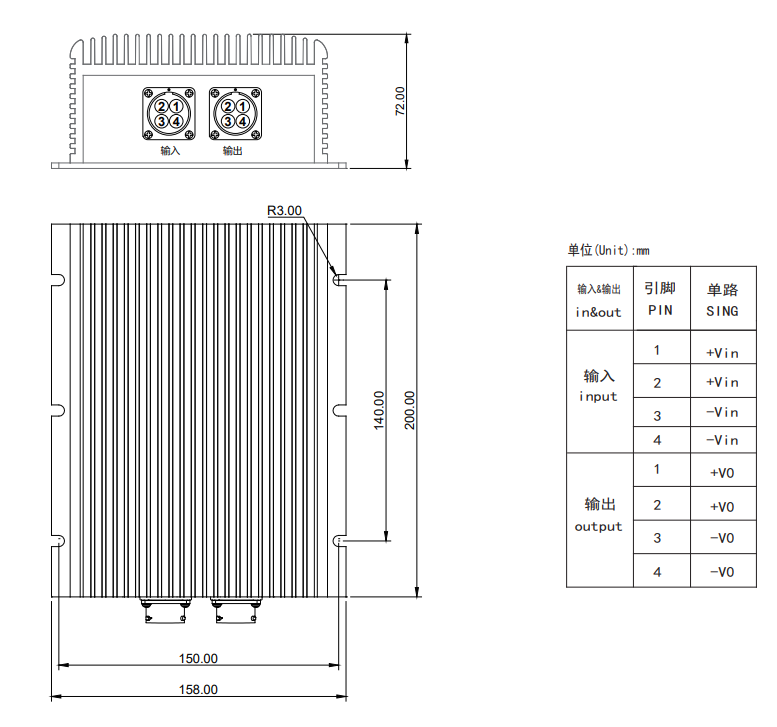

外型尺寸與引腳定義
