PAH-B3 系列400-500W
特性
l 寬電壓輸入范圍
l 輸入寬頻噪聲濾波
l 輸入浪涌電流抑制電路
l 符合UL1950、IEC950安全規程
l 外型設計美觀
l 航插出線方式
l 效率高，散熱好
條件： 除特殊指定外，所有參數測試條件為：室溫25℃，標稱輸入電壓，純阻性標稱負載。
輸入特性
電壓范圍
220 VAC (額定值): 176~ 264 VAC
輸出特性
l 電壓精度 ……………… ±2%
l 電壓調整率 (主路) ……….........……… ±0.5%
l 負載調整率 (主路) ………........…..........±0.5%
l 電流限制點 ........................ ................... 120% （Typ）
l 輸出電流 …………………………………3-50A 任選
l 輸出電壓 …………………………………5-48V 可選
l 功率 ……………………………………………400-500W
一般特性
l 工作頻率 …………………… 100-200 KHz
l 絕緣電阻 …………………… 200 MΩ
l 絕緣強度
u 輸入-輸出: >1500vac/1min, 漏電流＜5mA
u 輸入-外殼: >1500vac/1min, 漏電流＜5mA
u 輸出-外殼: >500vdc/1min
u 主路-副路: >500vdc/1min
l 環境特性
u 工作殼溫 ………工業品: -25-85℃
軍 I: -40-85℃
u 存儲溫度 ……………………工業品: -45~ +105℃
軍 溫: -55-85℃
保護特性
輸入欠壓保護 過溫保護
輸入過壓保護 輸出過流保護
輸出短路保護
型號
輸入電壓(Vac) | 輸入電壓范圍 | 輸出電壓(V) | 輸出電流(A) | 紋波 | 效率 (Typ) | 型號 | |
單路 | 220 | 176-264 | 12 | 33.3 | 150 | 91% | PAH400-220S12-B3 |
220 | 176-264 | 24 | 20.8 | 200 | 92% | PAH500-220S24-B3 | |
220 | 176-264 | 48 | 10.4 | 300 | 92% | PAH500-220S48-B3 | |
說明1：輸出紋波噪聲（峰值-峰值）采用的是75-76頁附錄四模塊電源測試說明
說明2：僅列出典型型號，其它型號，請確定功率、輸入電壓及輸出電壓，致電我公司 025-52235946

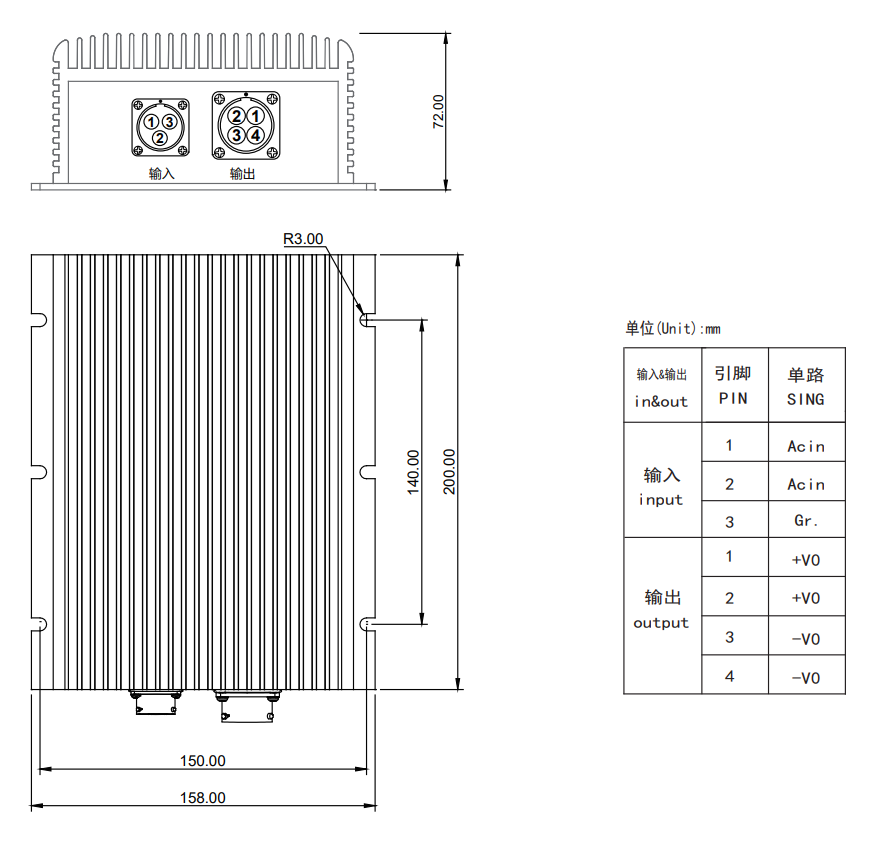

外型尺寸與引腳定義
