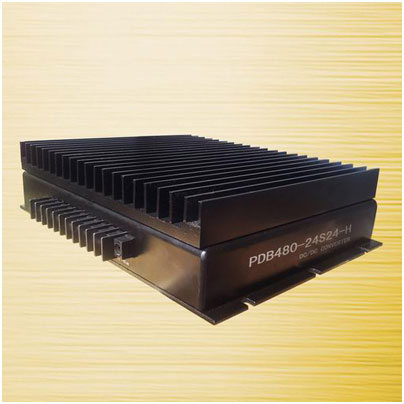

PDB-H Series 500-1000W
特性Featurel輸入π型濾波
l2倍電壓輸入
l輸出短路保護
l安裝方便，單端出線
l最佳殼體連接方式
l高可靠性，長壽命設計
輸入特性Iut Characteristic
l電壓范圍 ……12 VDC （額定值） 9-18 VDC 110 VDC（額定值） 66-154VDC
24VDC （額定值） 18-36 VDC 600 VDC（額定值）400-800VDC
48 VDC （額定值） 36--72VDC
輸出特性Output Characteristic
l電壓精度 …………………………………………………………………… ±2%
l電壓調整率（主路） ………………………………………………………±0.5%
l負載調整率（主路） ………………………………………………………±0.5%
l電流限制點…………………………………………………………………120%(Typ)
l輸出電流……………………………………………………………………5-80A任選
l輸出電壓 ………………………………………………………………….....5-110V
l功率 ………………………………………………………………………..500-1000W
一般特性General Characteristic
l工作頻率…………………………………………………………………100-200 KHz
l隔離電阻 ………………………………………………………………200 MΩ
l絕緣強度
輸入-輸出 >1500 VDC
輸入-外殼 >1050 VDC
輸出-外殼 >500 VDC
l環境特性
工作殼溫（工業品）-25 - +85℃
（軍Ⅰ） -40 - +85℃
（軍Ⅱ） -55 - +85℃
儲存溫度（工業品）-45 - +105℃
（專用）-55 - +105℃
PDB-H Series 500-1000W
型號MODELS
輸入電壓（范圍） | 輸出電壓(Vdc) | 輸出電流 (A) | 紋波Pk-pk(mv) | 效率(Typ) | 型號 | ||
單路 | 12 | 9-18 | 12 | 41.6 | 150 | 85% | PDB500-12S12-H |
24 | 18-36 | 12 | 66.6 | 150 | 86% | PDB800-24S12-H | |
24 | 18-36 | 24 | 41.6 | 200 | 88% | PDB1000-24S24-H | |
48 | 36-72 | 24 | 41.6 | 200 | 89% | PDB1000-48S24-H | |
110 | 66-154 | 110 | 7.27 | 600 | 89% | PDB800-110S110-H | |
110 | 66-154 | 48 | 20.8 | 300 | 89% | PDB1000-110S48-H | |
600 | 400-800 | 24 | 41.6 | 200 | 89% | PDB1000-600S24-H | |
雙路 | 48 | 36-72 | 12&24 | 30&20 | 150&200 | 88% | PDB840-48D12&24-H |
說明：僅列出典型型號，其他型號，請確定功率.輸入電壓及輸出電壓，致電我公司025-52636416
