特性
高低電壓輸入可選
2倍電壓輸入
輸出短路保護
安裝方便
多路，獨立輸出可選
高可靠性，長壽命設計
條件：除特殊指定外，所有參數測試條件為：室溫25℃，標稱輸入電壓，純阻性標稱負載。
輸入特性
電壓范圍
12VDC(額定值):9~18VDC
24VDC(額定值):18~36VDC
48VDC(額定值):36~72VDC
110VDC(額定值):66~154VDC
600VDC(額定值):400~800VDC
輸出特性
電壓精度………………±2%
電壓調整率(主路)……….........………±0.5%
負載調整率(主路)………........…..........±0.5%
電流限制點...........................................120%（Typ）
輸出電流…………………………………5-40A任選
輸出電壓…………………………………5-48V可選
功率……………………………………………100-350W
一般特性
工作頻率……………………100-200KHz
絕緣電阻…………………… 200MΩ
絕緣強度
?輸入-輸出: >1500vdc
?輸入-外殼: >1050vdc
?輸出-外殼: >500vdc
環境特性
?工作殼溫………工業品:-25-85℃
軍I:-40-85℃
?存儲溫度……………………工業品:-45~+105℃
軍溫:-55-85℃
保護特性
輸入欠壓保護輸出過流保護
輸出過壓保護輸出短路保護
過溫保護
型號
輸入電壓 | 輸入電壓范圍 | 輸出電壓(V) | 輸出電流(A) | 紋波 | 效率 (Typ) | 型號 | |
單路 | 24 | 18-36 | 24 | 12.5 | 200 | 89% | PDB300-24S24-N |
48 | 36-72 | 24 | 12.5 | 200 | 89% | PDB300-48S24-N1 | |
110 | 66-154 | 12 | 25 | 120 | 88% | PDB300-110S12-N | |
110 | 66-154 | 24 | 12.5 | 200 | 89% | PDB300-110S24-N | |
600 | 400-800 | 24 | 12.5 | 200 | 89% | PDB300-600S24-N | |
雙路 | 24 | 18-36 | 05&12 | 10&10 | 80&120 | 84% | PDB170-24D05&12-N |
24 | 18-36 | 05&24 | 10&5 | 100&200 | 84% | PDB170-24D05&24-N | |
24 | 18-36 | 12&24 | 8&4 | 120&200 | 85% | PDB200-24D12&24-N | |
三路 | 24 | 18-36 | 05&12&24 | 6&8&4 | 80&120&200 | 84% | PDB230-24T05&12&24-N |
48 | 36-72 | 05&12&24 | 6&8&4 | 80&120&200 | 84% | PDB230-48T05&12&24-N | |
說明1：輸出紋波噪聲（峰值-峰值）采用的是75-76頁附錄四模塊電源測試說明
說明2：僅列出典型型號，其它型號，請確定功率、輸入電壓及輸出電壓，致電我公司 025-52235946

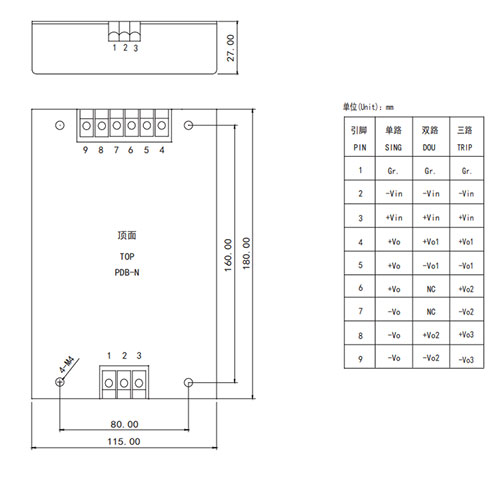

外型尺寸與引腳定義
