特性Features
?直流寬輸入電壓 100-1000VDC
?優異的輸出短路 ，過溫保護功能
?工業級產品技術設計，國際標準體積
?效率可達 80%, 功率5W-25W
?高可靠性，長壽命，兩年質保
輸入特性Iutput Characteristic
輸入電壓范圍 100-1000VDC
輸出特性Output Characteristic
?輸出電壓穩定精度………………………… ±1%
?源效應……………………………………… ±0.5% (typ)
?負載調整率(10%~100%) ………………… ±2% (typ)
?最小負載 ………………………………… 0%
?輸出紋波+噪聲（峰-峰值） ……………… 100mV (typ) (20MHz Bandwidth)
?短路保護 …………………………………… 可長期短路，自恢復Continuous / automatic resume
?輸出過流保護 …………………………… ≥1.1 倍
一般特性General Characteristic
?溫度特性
工作溫度 …………………………………… -20 ~ +55℃ (工業品) -40 ~ +70℃ (軍 I)
功率降額 …………………………………… 3.75% / ℃
存儲溫度 …………………………………… -40℃~ +105℃
外殼溫度 …………………………………… +80℃ max
?掉電時間 …………………………………… 80ms(typ)/ at Vin: 100VDC
?啟動延遲時間 ………………………………… 500ms(typ)/ at Vin: 1200VDC
?動態響應 ……………………………………… 25% of the nominal load jump ±4%/500us
?溫度 ………………………………………… 95%(max)
?溫漂 ………………………………………… 0.02%/℃
?開關頻率 …………………………………… 65-100kHz(typ)
?效率 ………………………………………… 75%(typ)
?絕緣 ………………………………………… 1500VDC/1Min (特殊3000VAC)
?絕緣電阻 …………………………………… 輸入對輸出500Vdc 100000G
?漏電流 ……………………………………… 0.03Ma RMS typ. 1200VDC
?安全等級 …………………………………… CLASS I
?MTBF …………………………………………＞215,000H 25℃
型號MODELS
輸入電壓 （Vdc） | 輸入電壓范圍 （Vdc） | 輸出電壓（Vdc） | 輸出電流（A） | 紋波 Pk-pk (mV) | 效率 | 型號 | |
單路 | 600 | 100~1000 | 5V | 1 | 50mv | 70% | PD05-600S05-M |
600 | 100~1000 | 12V | 0.42 | 50mv | 75% | PD05-600S12-M | |
600 | 100~1000 | 24V | 0.23 | 50mv | 78% | PD05-600S24-M | |
600 | 100~1000 | 5V | 2 | 50mv | 70% | PD10-600S05-M | |
600 | 100~1000 | 12V | 0.9 | 50mv | 75% | PD10-600S12-M | |
600 | 100~1000 | 24V | 0.45 | 50mv | 78% | PD10-600S24-M | |
600 | 100~1000 | 5V | 3 | 50mv | 70% | PD15-600S05-M | |
600 | 100~1000 | 12V | 1.25 | 50mv | 75% | PD15-600S12-M | |
600 | 100~1000 | 24V | 0.625 | 50mv | 78% | PD15-600S24-M | |
600 | 100~1000 | 5V | 4 | 50mv | 70% | PD20-600S05-M | |
600 | 100~1000 | 12V | 1.66 | 50mv | 75% | PD20-600S12-M | |
600 | 100~1000 | 24V | 0.83 | 50mv | 78% | PD20-600S24-M | |
600 | 100~1000 | 5V | 5.0 | 50mv | 70% | PD25-600S05-M | |
600 | 100~1000 | 12V | 2.0 | 50mv | 75% | PD25-600S12-M | |
600 | 100~1000 | 24V | 1.0 | 50mv | 78% | PD25-600S24-M | |
說明：僅列出典型型號，其他型號，請確定功率、輸入電壓及輸出電壓，致電我公司025-52235946

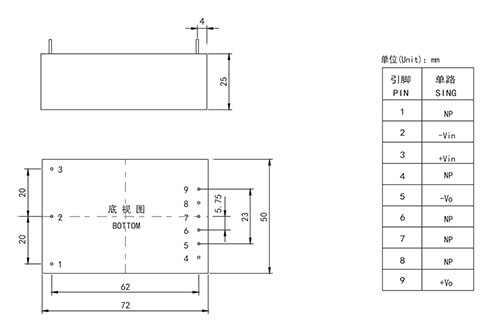

外形尺寸及引腳定義
