Product Description
特性
?可用于太陽能光伏
?外型美觀、散熱效果好
?效率高
?自然冷卻
?高低電壓輸入可選
條件： 除特殊指定外，所有參數測試條件為：室溫25℃，標稱輸入電壓，純阻性標稱負載。
輸入特性
電壓范圍
12 VDC (額定值): 9~18 VDC
24 VDC (額定值): 18~ 36 VDC
48 VDC (額定值): 36~ 72 VDC
110 VDC (額定值): 66~ 154 VDC
18 VDC (額定值): 9~ 36 VDC
輸出特性
?電壓精度 ……………… ±2%
?輸出電壓調整范圍………... ……±10%
?電壓調整率 (主路) ……….........……… ±0.5%
?負載調整率 (主路) ………........…..........±0.5%
?電流限制點 ........................ ................... 120% （Typ）
?輸出電流 …………………………………2-20A 任選
?輸出電壓 …………………………………5-48V 可選
?功率 ……………………………………………40-200W
一般特性
?工作頻率 …………………… 100-200 KHz
?絕緣電阻 …………………… 200 MΩ
? 絕緣強度
?輸入-輸出: >1500vdc
?輸入-外殼: >1050vdc
?輸出-外殼: >500vdc
? 環境特性
?工作殼溫 ………工業品: -25-85℃
軍 I: -40-85℃
?存儲溫度 ……………………工業品: -45~ +105℃
軍 溫: -55-85℃
保護特性
輸入欠壓保護 輸出過流保護
輸入過壓保護 輸出短路保護
過溫保護
型號
輸入電壓 | 輸入電壓范圍 | 輸出電壓(V) | 輸出電流(A) | 紋波 | 效率 (Typ) | 型號 | |
SING | 18 | 9-36 | 12 | 8.33 | 120 | 83% | PDB100-18S12-C6 |
18 | 9-36 | 24 | 4.16 | 200 | 84% | PDB100-18S24-C6 | |
24 | 18-36 | 12 | 12.5 | 120 | 85% | PDB150-24S12-C6 | |
24 | 18-36 | 24 | 6.25 | 200 | 86% | PDB150-24S24-C6 | |
48 | 36-72 | 12 | 12.5 | 120 | 84% | PDB200-48S12-C6 | |
48 | 36-72 | 24 | 6.25 | 200 | 86% | PDB200-48S24-C6 | |
110 | 66-154 | 12 | 12.5 | 120 | 84% | PDB150-110S12-C6 | |
110 | 66-154 | 24 | 8.33 | 200 | 86% | PDB200-110S24-C6 | |
110 | 66-154 | 48 | 4.16 | 300 | 86% | PDB200-110S48-C6 | |
550 | 200-800 | 24 | 3.13 | 200 | 78% | PDB75-550S24-C6 | |
600 | 400-800 | 12 | 8.33 | 120 | 80% | PDB100-600S12-C6 | |
650 | 100-1200 | 15 | 2.67 | 150 | 76% | PDB40-650S15-C6 | |
800 | 300-1300 | 24 | 4.16 | 200 | 86% | PDB100-800S24-C6 | |
Dual | 24 | 18-36 | 05&12 | 10&8.33 | 100&120 | 82% | PDB150-24D05&12-C6 |
24 | 18-36 | 12&24 | 4&4.16 | 120&200 | 84% | PDB150-24D12&24-C6 | |
24 | 18-36 | 05&24 | 10&4.16 | 100&200 | 83% | PDB150-24D05&24-C6 | |
說明1：輸出紋波噪聲（峰值-峰值）采用的是75-76頁附錄四模塊電源測試說明
說明2：僅列出典型型號，其它型號，請確定功率、輸入電壓及輸出電壓，致電我公司 025-52235946

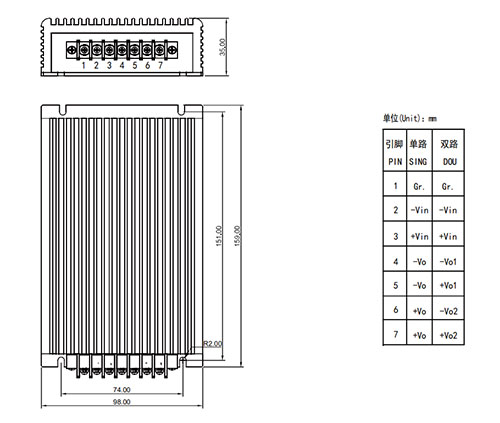

外型尺寸與引腳定義
