PDB-N1 系列 200-300W 模塊電源
特性
l 高低電壓輸入可選
l 2倍電壓輸入
l 輸出短路保護
l 安裝方便
l 散熱效果好
l 高可靠性，長壽命設計
條件： 除特殊指定外，所有參數測試條件為：室溫25℃，標稱輸入電壓，純阻性標稱負載。
輸入特性
電壓范圍
12 VDC (額定值): 9~18 VDC
24 VDC (額定值): 18~ 36 VDC
48 VDC (額定值): 36~ 72 VDC
110 VDC (額定值): 66~ 154 VDC
600 VDC (額定值): 400~ 800 VDC
輸出特性
l 電壓精度 ……………… ±2%
l 電壓調整率 (主路) ……….........……… ±0.5%
l 負載調整率 (主路) ………........…..........±0.5%
l 電流限制點 ........................ ................... 120% （Typ）
l 輸出電流 …………………………………5-40A 任選
l 輸出電壓 …………………………………5-48V 可選
l 功率 ……………………………………………200-300W
一般特性
l 工作頻率 …………………… 100-200 KHz
l 絕緣電阻 …………………… 200 MΩ
l 絕緣強度
u 輸入-輸出: >1500vdc
u 輸入-外殼: >1050vdc
u 輸出-外殼: >500vdc
l 環境特性
u 工作殼溫 ………工業品: -25-85℃
軍 I: -40-85℃
u 存儲溫度 ……………………工業品: -45~ +105℃
軍 溫: -55-85℃
保護特性
輸入欠壓保護 輸出過流保護
輸出過壓保護 輸出短路保護
過溫保護

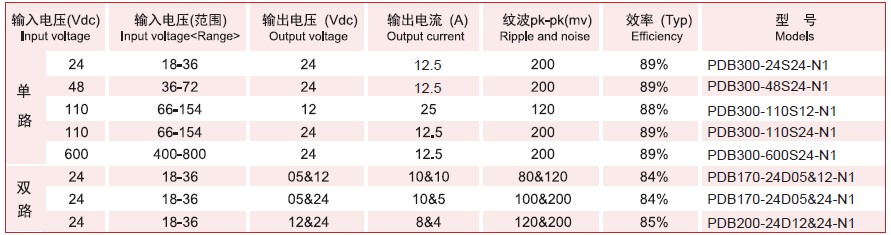

典型型號參見下表：
說明1：輸出紋波噪聲（峰值-峰值）采用的是75-76頁附錄四模塊電源測試說明
說明2：僅列出典型型號，其它型號，請確定功率、輸入電壓及輸出電壓，致電我公司 025-52235946
外型尺寸與引腳定義
