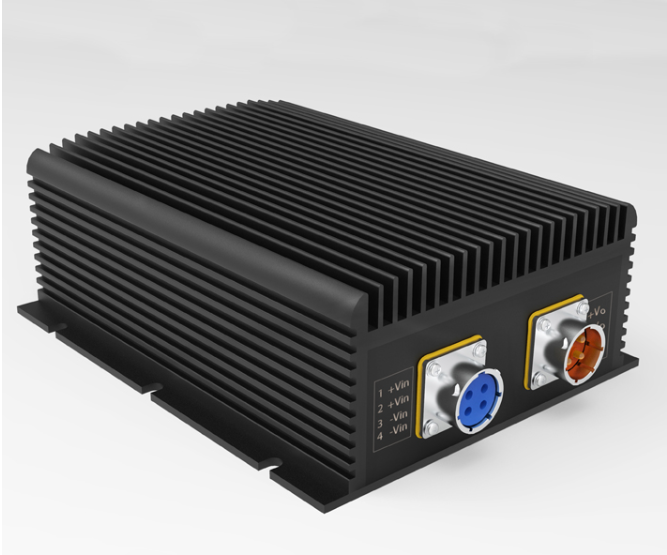

PDE-D Series 800W
特性Features
l輸入II型濾波
l大電流，大功率輸出
l高可靠性，長壽命設計
l功率覆蓋范圍廣，便于升級
l安裝方便
l滿負荷效率可達90%
輸入特性Input Characteristic
l電壓范圍
12 VDC (額定值）9-18 VDC
24 VDC (額定值）18-36 VDC
48 VDC (額定值）36-72 VDC
輸出特性O(shè)utputCharacteristic
l電壓精度 ……………………………………………………………… ±2%
l 電壓調整率（主路 ）………………………………………………… ±0.5%
l 負載調整率（主路） ……………………………………………………… ±0.5%
l 電流限制點…………………………………………………………………… 120%(Typ)
l 輸出電流…………………………………………………………………… 5-50A任選
l 輸出電壓 …………………………………………………………………… 5--48V
l 功率 ………………………………………………………………………… 800W
一般特性General Characteristic
l 工作頻率 ………………………………………………………………… 160-200KHZ
l 隔離電阻 ………………………………………………………………………… 200 MΩ
l MTBF ………………………………………………………………………………… >500000H
l 絕緣強度
輸入-輸出 >1500VAC/1min(漏電流<5mA)
輸入-外殼 >1050VAC/1min(漏電流<5mA)
輸出-外殼 >500 VDC/min
l 環境特性
工作殼溫 （工業品）-25 - +85℃
（軍 Ⅰ）-40 - +85℃
（軍 Ⅱ）-55 - +85℃
儲存溫度 （工業品）-45 - +105℃ （軍 品）-55 - +105 ℃
型號MODELS
輸入電壓(Vdc) | 輸入電壓(范圍) | 輸出電壓 (Vdc) | 輸出電流 (A) | 紋波pk-pk(mv) | 效率 (Typ) | 型 號 | |
單 路 | 24 | 18-36 | 24 | 33.3 | 200 | 86% | PDE800-24S24-D |
48 | 36-72 | 24 | 33.3 | 200 | 86% | PDE800-48S24-D | |
110 | 70-140 | 24 | 33.3 | 200 | 86% | PDE800-110S24-D |
說明：僅列出典型型號，其它型號，請確定功率、輸入電壓及輸出電壓，致電我公司 025-52235946

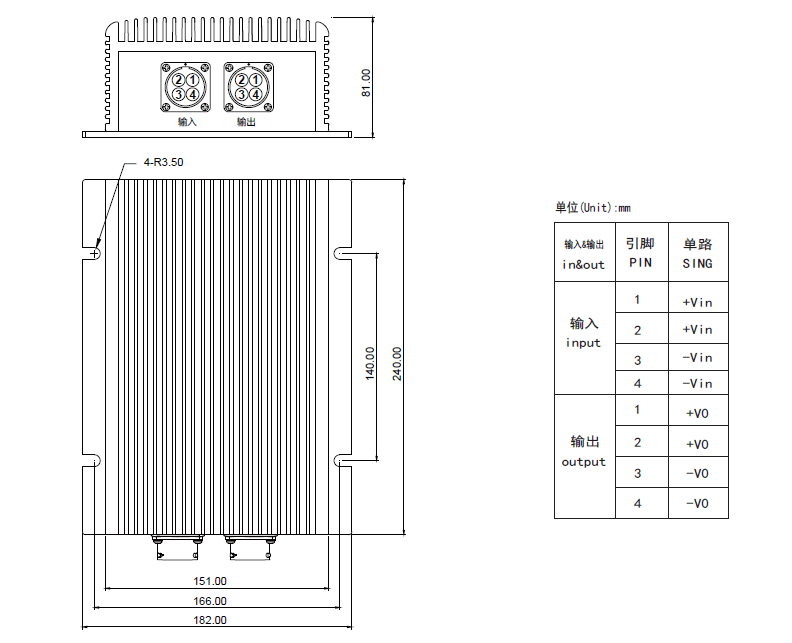

安裝尺寸以及引腳定義圖
