PAH-F Series 1000-1500W
作者：（www.m.raypartyrental.com） 發布于：2019/5/22 16:38:33 點擊量：
PAH-F Series 1000-1500W
特性Features
l寬電壓輸入范圍
l輸入寬頻噪聲濾波
l輸入浪涌電流抑制電路
l符合UL1950，IEC950安全規程
l外形設計美觀
l接線端子出線方式
l快速動態響應
輸入特性Input Characteristic
l電壓范圍…………………………220 VAC（額定值） 176-264 VACPFC100-240 VAC可選
輸出特性O(shè)utput Characteristic
l電壓精度 …………………………………………………………±2%
l電壓調整率（主路） ……………………………………………±0.5%
l負載調整率（主路） ……………………………………………±0.5%
l電流限制點…………………………………………………………120%(Typ)
l輸出電流……………………………………………………………6-160A任選
l輸出電壓 ……………………………………………………………5-48V
l功率 …………………………………………………………………1000-1500W
一般特性General Characteristic
l工作頻率……………………………………………………………100-200 KHz
l隔離電阻 ……………………………………………………………200 MΩ
l絕緣強度
輸入-輸出 >1500VAC/1min(漏電流<5mA)
輸入-外殼 >1500VAC/1min(漏電流<5mA)
輸出-外殼 >500 VDC/min
主路-副路 >500 VDC/min
l環境特性
工作殼溫 （工業品）- 25 - + 85℃
（軍 Ⅰ） - 40 - + 85℃
（軍 Ⅱ） - 55 - + 85℃
儲存溫度（工業品）- 45 - + 105℃
（專用）- 55 - + 105 ℃
保護特性
輸入欠壓保護 過溫保護
輸出短路保護 輸出過流保護
輸出短路保護

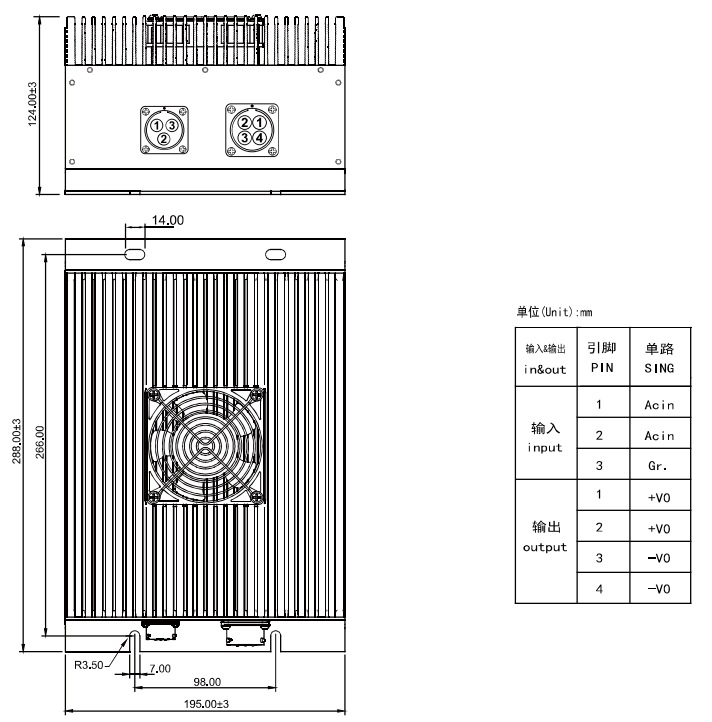

PAH-F Series 1000-1500W
型號MODELS
輸入電壓 | 輸入電壓(范圍) | 輸出電壓 | 輸出電流(A) | 紋波pk-pk (mv) | 效率(Typ) | 型號Models |
|
單路 | 220 | 176-264/100-240 | 14 | 100 | 300 | 91% | PAH1400-220S14-F |
220 | 176-264/100-240 | 24 | 62.5 | 150 | 92% | PAH1500-220S24-F |
|
220 | 176-264/100-240 | 48 | 31.25 | 200 | 92% | PAH1500-220S48-F |
|
說明：僅列出典型型號，其他型號，請確定功率、輸入電壓及輸出電壓，致電我公司025-52636416
